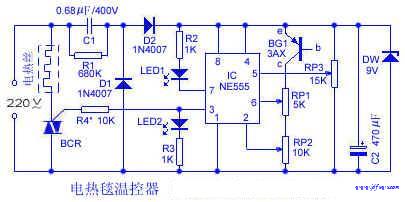

電路如下圖所示。圖中IC為NE555時基電路；RP3為溫度調節電位器，其滑動臂電位決定IC的觸發電位V2和閾電位Vf，且V5=Vf=2Vz。 220V交流電壓經C1、R1限流降壓，D1、D2整流，C2濾波，DW穩壓后，獲得9V左右的電壓供IC用。室溫下接通電源，因已調V2電熱絲通電發熱，溫度逐漸升高。熱敏傳感器BG1隨溫度的升高，其穿透電流Iceo增大，V2、 V6升高。當V2>Vz，V6≥Vf 時，IC翻轉，③腳變為低電位，BCR截止郵電局熱絲停止發熱，溫度開始逐漸下降，BG1的Iceo隨之逐漸減小，V2、V6降低。當 V6元件選擇：BG1可選用3AX、3AG等PNP型鍺管；BCR用400V以上小型塑封雙向可控硅，其它元件可按圖標選用。

制作要點：熱敏傳感器BG1可用耐溫的細軟線引出，并將其連同管腳接頭裝入一電容器鋁殼內，注入導熱硅脂，制成溫度探頭。使用時，把該探頭放在適當部位即可。
