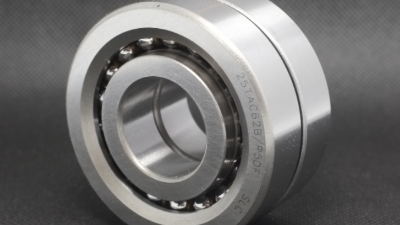

角接觸球軸承受結構影響，單個使用的時候只能承受一個方向的軸向載荷，但加工機床的工況較為復雜，為了提高承受能力，會將多個軸承組合配對使用，甚至經常需要安裝三個配對軸承，那么三個軸承怎么配對？配對軸承使用要注意什么？

三個配對軸承組合方式

1、TBT配對組合，將兩個單列 角接觸軸承背對背安裝，第三個軸承再以面對面的方式與前兩個組合，適合承受雙向軸向載荷與較高的剛性要求，主要用在高速主軸上。

2、TFT組合，兩個軸承為面對面安裝，第三個軸承再以同樣面對的形式裝上去，這種配對軸承用在載荷偏向一側且安裝空間受限的場合，但是剛性略低于 TBT結構。

3、TT三聯配對，把三個角接觸球軸承按照特定的角度、方向，組合成一體化結構，一般由軸承廠家根據預緊力與工作條件加工，可以承受較大的單向載荷，常見于高精密數控設備主軸。

配對軸承使用要注意什么？

1、不能拆分原廠配對組合。 成套配對軸承一般由廠家經過測量、組合，調整了預緊、 間隙，組合內部的差異極小。 如果將三聯組合中的單個軸承與其他型號混用，會破壞軸承工作狀態， 引起異響、溫升升高、壽命下降等問題。

2、確定配對軸承安裝方向。軸承外 圈通常有V型記號、箭頭標記， 表示軸承的安裝方向，裝配的時候要按照標識操作， 不然會導致軸向間隙異常，讓軸承 過早失效。

3、控制預緊力。 三聯配對結構對預緊力比較敏感，預緊過大容易 引起發熱，預緊不足的話會影響剛性。如果實在弄不清楚的話，應該咨詢廠家，由專業技術人員給出裝配建議。

4、注意裝配環境。配對軸承主要用在精度要求高的設備上， 對環境的清潔度、安裝面垂直度 有一些要求。建議使用專用工具，避免異物侵入， 保證軸與軸承座定位面的跳動在允許公差以內。

三個配對軸承組合形式有TBT、 TFT、TT這三種，分別適合不同的加工工況。作為配對軸承，對軸承的精度要求比較高，應該注意裝配細節，遇到問題可以找三立軸承技術工程師給出專業指導，解決配對軸承使用問題。
