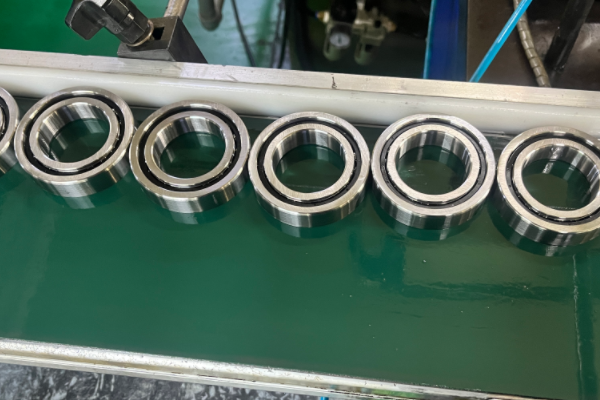

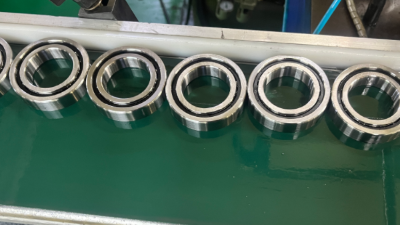

軸承是機械設備中的“傳動關節”,起到減少摩擦、振動,提升運行效率的作用。但軸承不是盲目選擇的,要結合機械主軸、軸承座的尺寸空間,匹配對應規格的軸承型號,就比如需要內徑50外徑 110的軸承,對應的型號是什么?
軸承尺寸一般以mm為單位,滿足內徑50mm ,外徑110mm的軸承型號主要有以下幾種:
1、角接觸球軸承 7310,內徑50mm,外徑110mm ,寬度27mm,能同時承受徑向、軸向的載荷,轉速能力強、精度高。可以根據設備使用需求,采用不同的接觸角,比如15 度、25度、40度等等,對應的型號分別是 7310C、7310AC、 7310B。
2、深溝球軸承,尺寸為50*110*27,制造成本低,通用性很強,適合用在高速、中等負荷的機械設備中,能夠承受少量的軸向載荷。
3、圓柱滾子軸承 NU310,尺寸與7310一致,僅承受徑向載荷, 但是與一般球軸承相比,承載能力高,可以與其他軸承搭配使用,提高主軸承受能力,用在重型機械、軋機、礦山設備等。
4、圓錐滾子軸承30310,負荷承載能力更強,適合高徑向 +軸向聯合載荷的中低速場景。
5、其他軸承,部分機械設備對軸承的厚度有特殊要求,可以在內外徑保持不變的情況下,找廠家定制非標軸承。
1、看設備主軸負載方向和類型,如果是單純的徑向負荷,可以 選圓柱滾子軸承或深溝球軸承。需要承受徑向+軸向的 聯合負荷,使用角接觸球軸承是比較好的。
2、轉速條件。一般低于6000 轉以下的電機設備,可以使用深溝球軸承,但高于6000,角接觸球軸承 就更加合適了。
3、加工工況。機械設備要在重載工況下運行,圓錐滾子軸承或圓柱滾子軸承更能滿足機械主軸運行要求。
滿足同一尺寸要求的軸承型號其實有很多種,不同軸承類型的設計理念不一樣,轉速、精度、負載的特點存在差異。而且軸承一般不是單獨使用的,可以多個軸承配對組合使用,這個可以找三立軸承的技術人員咨詢,結合具體工況選擇合適的軸承類型。
